一、引言

在現代沖壓自動化生產中，三次元機械手因其高精度、多自由度、靈活可編程的特性，已成為高端沖壓生產線中不可或缺的關鍵設備。它能夠?qū)崿F(xiàn)工件在三維空間內的自動取放、搬運、定位與裝卸，大幅提升生產效率與穩定性。

要深入了解三次元機械手的性能與應用，首先需要了解其主要組成部分及各自功能。

二、三次元機械手的主要組成部分

1. 機械主體結構（機架與傳動系統）

機械主體是三次元機械手的基礎部分，通常采用高強度鋼結構或鋁合金框架，具備良好的剛性與抗震性。

內部的傳動系統由伺服電機、絲桿、導軌、減速機等組成，用于實現各個方向的精確運動。

這一結構決定了機械手的承載能力、穩定性以及運行速度，是設備整體性能的核心支撐。

2. 三軸運動系統（X、Y、Z三方向運動）

“三次元”名稱的由來正是因為機械手具備X軸、Y軸、Z軸三維運動功能：

X軸（橫向移動）：負責模具間的左右取放動作；

Y軸（縱向移動）：實現前后進出的搬運動作；

Z軸（升降運動）：完成上下取料或放料的垂直操作。

這三組軸的協同運動使機械手能在三維空間中實現任意軌跡的平穩運動，為多工位沖壓、轉序搬運等復雜工藝提供精準控制。

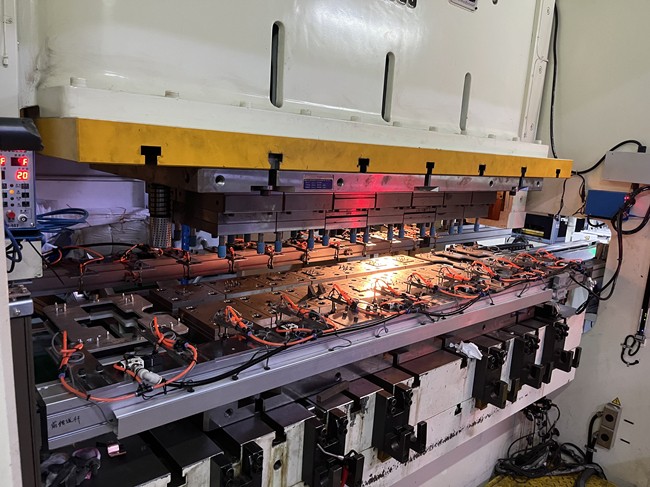

3. 末端夾持裝置（抓取系統）

末端執行器是機械手與工件直接接觸的部分，根據不同產品與工藝需求可配置多種形式：

真空吸盤式夾具：適用于平面金屬板料或光滑表面材料；

機械爪式夾具：適合異形或厚重工件；

磁吸式夾具：用于鐵質或磁性材料搬運。

夾具系統通常由氣動元件驅動，并可快速更換，以滿足不同模具或零件的生產要求。

4. 伺服驅動與控制系統

三次元機械手的精準動作依賴于高性能伺服驅動系統。

每個運動軸都配備獨立伺服電機與編碼器，通過主控系統實現閉環控制，確保定位精度可達到 ±0.02mm 甚至更高。

控制系統通常支持多段速度控制、位置記憶與程序化運動軌跡編輯，可與沖床PLC實現聯動控制，實現全自動節拍同步。

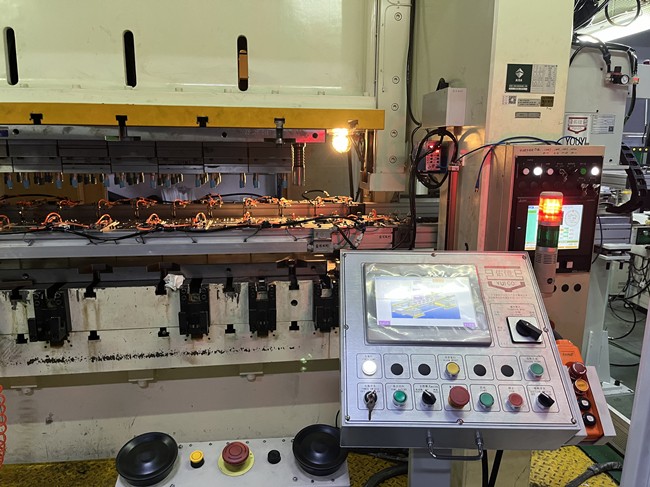

5. 人機操作界面（HMI控制面板）

操作員通過觸控屏對機械手進行參數設定、運行監控與程序編輯。

現代三次元機械手的人機界面設計直觀友好，可快速進行：

工件取放位置調整；

送料節拍與速度設置；

故障診斷與報警顯示。

這種智能化操作方式大幅降低了調試難度，提高了生產線的可控性與穩定性。

6. 安全與檢測系統

為保障生產安全，三次元機械手通常配備光電保護、位置檢測、氣壓檢測、過載保護等多重安全系統。

在異常情況下，系統可自動停機并發出報警信號，防止設備或模具損壞，確保生產過程安全可靠。

三、三次元機械手的整體優勢

三次元機械手結構緊湊、動作靈活、控制精度高，能夠?qū)崿F(xiàn)多工位自動轉序與連續沖壓。

相比傳統人工上下料方式，其優勢主要體現在：

自動化程度高，提升生產效率；

定位精準，減少產品誤差；

降低人工勞動強度，提高安全性；

可實現多種模具與工件的靈活切換。

因此，三次元機械手廣泛應用于汽車零部件、家電五金、精密沖壓件等行業，為企業打造高效、穩定的自動化沖壓生產線提供了有力支持。
